拉深机 >

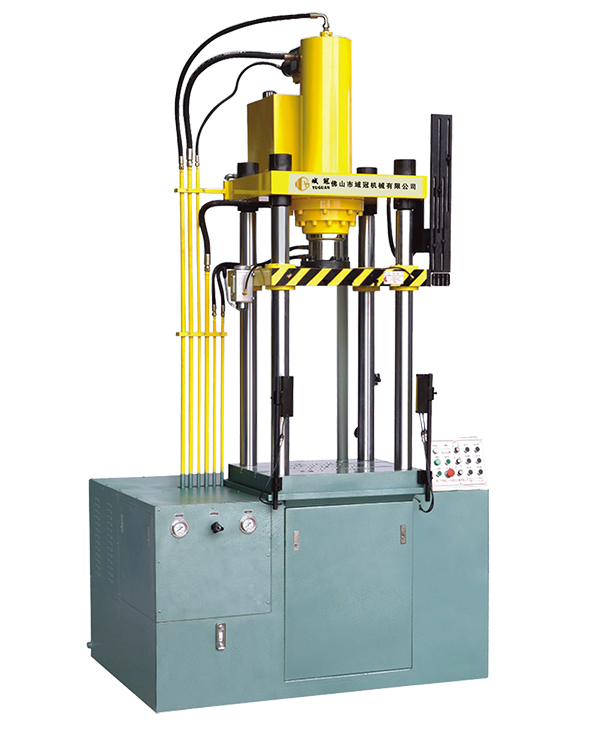

Y28-A四柱式保温杯拉深机
  • 应用范围

  Y28系列四柱液压拉伸机是专为铝制品及不锈钢制品行业设计制造的专用压机。特别适用于铝质薄板拉伸和铝制品的压制成形及不锈钢薄板拉伸和不锈钢制品的压制成形,本系列机的主要液压元件,电器元件及密封件均采用进口名牌产品。

  • 产品特点
  1. 低能耗、速度快、高效率、噪音小
  2. 活动横梁二段速度控制;空载快速、慢速靠模拉深。
  3. 配置安全保护装置为操作者提供了安全保障。
  4. 配备自动计数功能。
  5. 拉深力、压边力可调。
  • 技术参数
项目 单位 Y28-40A Y28-65A Y28-80A Y28-100A
公称压力 KN 250 400 500 650
主缸液体工作压力 Mpa 20 25 25 21
回程力 KN 33 36 43 49
压边力 KN 150 250 300 350
压边缸液体最大压力 Mpa 20 25 25 23
活动横梁行程 mm 375 440 450 500
压边行程 mm 180 220 220 250
活动横梁至
工作台面距离
最大 mm 700 740 750 850
最小 mm 325 300 300 350
活动横梁
升降速度
空载下行 mm/s 350 350 350 340
加压速度 mm/s 25-60 42-20 38-20 16-30
回程速度 mm/s 270 330 270 300
工作台距地面高度 mm 950 980 980 1030
电动机功率 KW 5.5 7.5 7.5 11
工作台有效面积(左右x前后) mm 420x480 480x530 520x550 540x600
主机部分外形尺寸 左右 mm 1400 1400 1650 1660
前后 mm 1050 1070 1300 1150
mm 2710 2850 2850 3140
整机总重(约) t 1.5 2 2.8 3.6

项目 单位 Y28-120A Y28-130A Y28-150A
公称压力 KN 800 800 1000
主缸液体工作压力 Mpa 21 21 20.5
回程力 KN 54 54 61
压边力 KN 400 500 500
压边缸液体最大压力 Mpa 23 20 20
活动横梁行程 mm 500 500 500
压边行程 mm 250 250 250
活动横梁至
工作台面距离
最大 mm 860 900 900
最小 mm 360 400 340
活动横梁
升降速度
空载下行 mm/s 340 340 230
加压速度 mm/s 17-25 17-25 20-24
回程速度 mm/s 280 280 >250
工作台距地面高度 mm 1055 1100 1130
电动机功率 KW 15 15 22
工作台有效面积(左右x前后) mm 540x600 600x700 720x850
主机部分外形尺寸 左右 mm 1680 1760 1850
前后 mm 1160 1250 1580
mm 3200 3270 3440
整机总重(约) t 4 4.5 5.5

备注:以上所列技术参数若有更改恕不另行通知,客户如有特别技术参数的要求,可特别订造。

  • 产品视频

暂无视频
