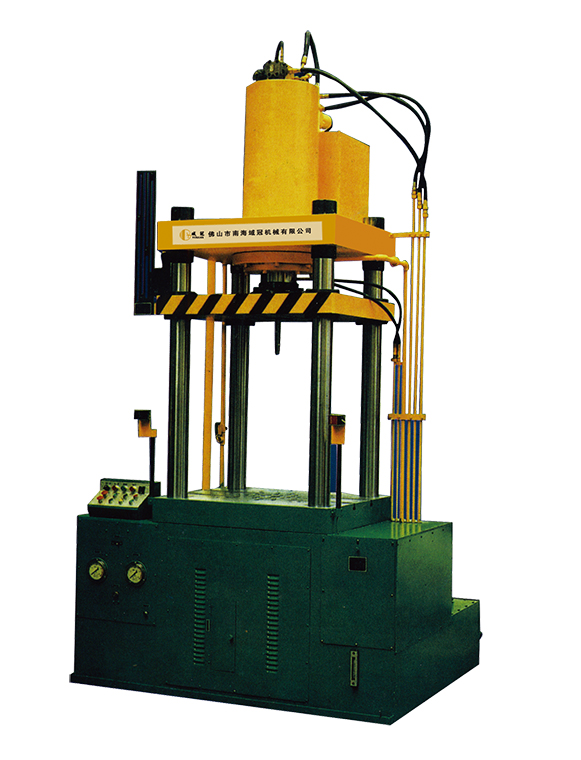

		Y28-B系列液压拉深机

应用范围

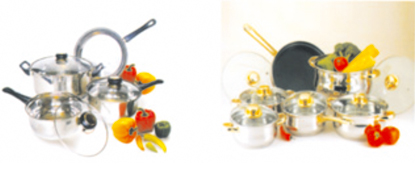

　　本系列产品采用四柱式结构，下置压力缸，布局合理，操作方便，工作速度快。是专为铝制品及不锈钢制品行业设计制造的专用拉深机，特别适用于铝质薄板及不锈钢薄板拉深，本系列产品主要液压元件采用台湾东风元冈等产品。

产品特点

活动横梁二段速度控制，动作平稳，能耗低。
主缸、压力缸行程位置均可调整，符合工艺要求。
安全保护装置。
先进支承技术，支承可靠，减少冲击。
拉伸力，压边力可调。
退料缸具有点动功能。
设备检验精度执行标准：JB1293-73

技术参数

项目	单位	Y28-100B	Y28-120B	Y28-150B	Y28-200B
主油缸公称力	KN	650	800	1000	1500
液压系统锁定工作压力	MPa	20	20	20	20
回程力	KN	50	50	115	95
压力缸公称力	KN	350	400	500	500
压边缸液体最大工作压力	MPa	20	20	20	20
退料缸公称	KN	20	35	35	35
活动横梁最大行程	mm	500	400	550	550
压边缸最大行程	mm	200	200	250	300
退料缸最大行程	mm	200	165	230	230
活动横梁到工作台面距离最大	mm	800	710	950	950
活动横梁到工作台面距离最小	mm	300	310	400	400
活动横梁速度空载下行	mm/s	280	150	280	260
活动横梁速度加压	mm/s	30-55	15	27-50	24-40
活动横梁速度回程	mm/s	250	170	250	250
压边缸速度上行	mm/s	105	90	110	125
电动机功率	KW	15	15	18.5	22
工作台面有效面积（左右x前后）	mm³	600x700	600x700	650x750	700x880
外形尺寸（左右x前后X高）	mm³	1650x1350 x2900	1700x2190 x2600	1900x1650 x3600	1950x1630 x3580
机床意重（约）	T	3.3	3.6	5.3	6.5

项目	单位	Y28-250B	Y28-300B	Y28-350B	Y28-550B
主油缸公称力	KN	2000	2000	2500	3500
液压系统锁定工作压力	MPa	20	20	20	20
回程力	KN	325/150	220	100	200
压力缸公称力	KN	500	1000	1000	1000
压边缸液体最大工作压力	MPa	20	20	20	20
退料缸公称	KN	35	35	35	40
活动横梁最大行程	mm	550	550	600	650
压边缸最大行程	mm	300	300	300	300
退料缸最大行程	mm	200	200	200	250
活动横梁到工作台面距离最大	mm	950	950	1110	1200
活动横梁到工作台面距离最小	mm	400	400	510	550
活动横梁速度空载下行	mm/s	250	250	210	145
活动横梁速度加压	mm/s	25-40	25-40	21-35	11/30
活动横梁速度回程	mm/s	145/240	240	220	195
压边缸速度上行	mm/s	120	100	100	85
电动机功率	KW	30	30	37	55
工作台面有效面积（左右x前后）	mm³	700x880	810x995	820x995	950x1060
外形尺寸（左右x前后X高）	mm³	1950x1630 x3580	2200x1650 x3900	2200x1650 x3900	2500x1720 x4300
机床意重（约）	T	7.5	8.4	9.8	1.38

备注：以上所列技术参数若有更改恕不另行通知，客户如有特别技术参数的要求，可特别订造。
